- na wyposażeniu zacisk N
- Obudowy 3, 4 modułowe jedne z najmniejszych na rynku
- Zakres wysokości montowanej aparatury modułowej max do 52 mm
- Ściany z otworami wyłamywanymi pod dławice PG
- Możliwość plombowania szyby oraz rozdzielni
- Odporne na uszkodzenia mechaniczne
- Możliwość zatrzymania szyby w dwóch pozycjach, otwartej oraz półotwartej
- Solidna konstrukcja (grube ścianki produktu)
Wymiary:74x135x97 mm
- na wysposażeniu zacisk N
Wymiary:105x170x112 mm
Wymiary:135x170x114 mm
- na wyposażeniu listwy PE+N:
N 2x(1-10)mm2 + 3x(1-16)mm2
PE 2x(1-10)mm2 + 3x(1-16)mm2
- dedykowane do instalacji fotovoltaicznych:
1000V DC
400V AV
Wymiary:220x170x116 mm
Wymiary:220x270x120 mm
Wymiary: 270x340x120 mm
- na wysposażeniu listwy PE+N:
N 5x(1-10)mm2 + 2x(1-16)mm2
PE 5x(1-10)mm2 + 2x(1-16)mm2
Wymiary:270x220x121 mm
- na wyposażeniu listwy PE+N:
N 12x(1-10)mm2 + PE12x(1-10)mm2
PE 12x(1-10)mm2 + PE12x(1-10)mm2
Wymiary: 340x270x138 mm
- na wyposażeniu listwy PE+N
PE 12x(1-10)mm2 + PE12x(1-10)mm2

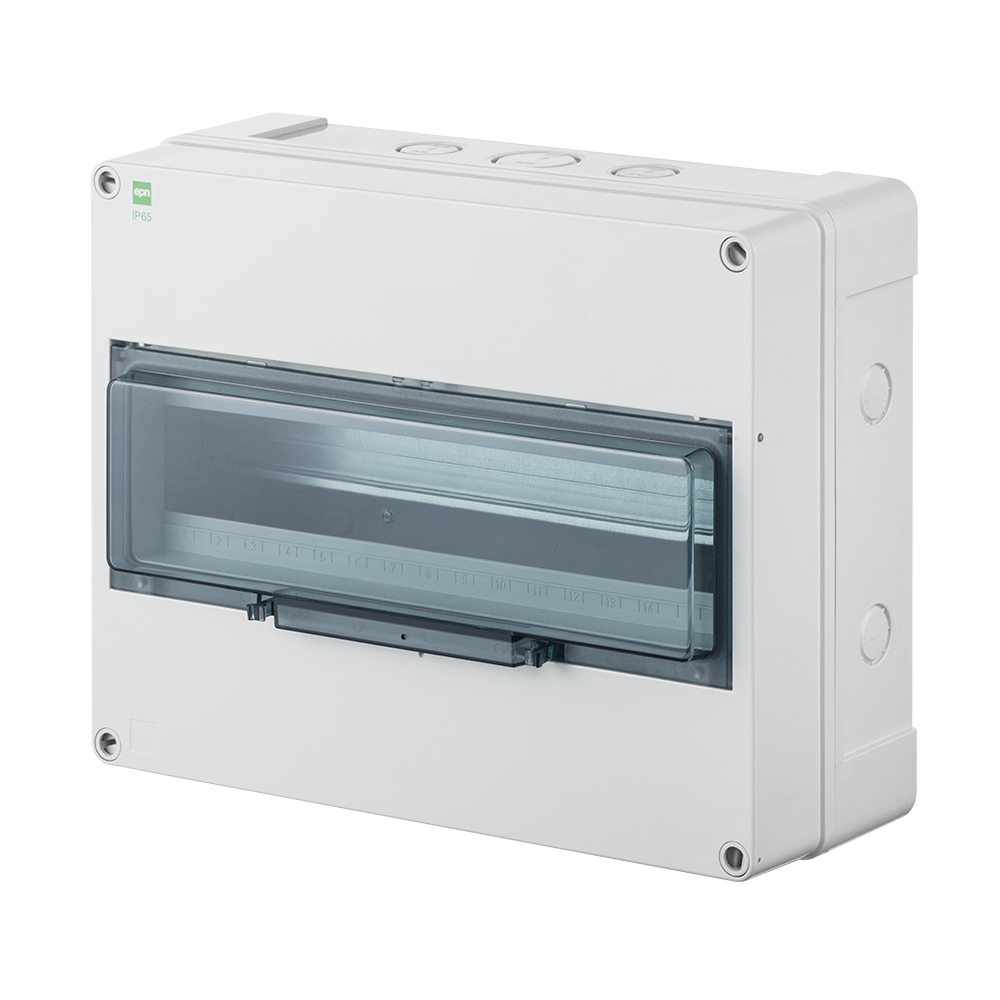

- rozdzielnica hermetyczna IP65
- dedykowane do instalacji fotowoltaicznych 1000V DC 400V AC
- zaciski PE+N w komplecie
- II klasa ochrony
- możliwość plombowania obudowy i drzwi rozdzielnicy
- solidna konstrukcja (grube ścianki produktu)
- ilość modułów: 1x8+2
- stopień ochrony: IP65
- stopień ochrony (Kod IK) IK 07
- znamionowe napięcie izolacji:
Uni: 690 V AC / 1000 V DC
- 1 x string (łańcuch) PV, 1x MPPT
- klasa ochronności II
- zakres temperatury pracy: od -20 do +70°C
- montaż stacjonarny naścienny
- napięcie nominalne 1000 V DC
- wkładka topikowa dopierana indywidualnie pod instalację
Parametry ochronnika SPD
- EATON SPPVT12 AX TYP 1+2 1szt.
- maksymalny prąd wyładowczy (8/20) 40 kA
- poziom ochrony 3.7 kV
- znamionowy prąd wyładowczy- wartość szczytowa (8/20) 15 kA
Złącza
- MC4 Multi-Contact 1000DC 30A 1 kpl.
- PE Dławnica PG16 16mm² 1szt.
Norma PN-EN 62208:2011
Wymiary: 220x207x116 mm
Wymiary: 270x257x102 mm
